在現代機械工程與自動化領域，導軌系統是實現高精度線性運動的核心，而導軌滾子保持架作為隱藏于導軌內部的關鍵組件，雖不直接承受主載荷，卻決定著整個傳動系統的穩定性、精度與使用壽命，是精密運動背后不可或缺的重要組件。它與導軌、滾子協同構成完整的線性傳動系統，以精妙設計為各類精密設備的高效運轉保駕護航。

一、導軌滾子保持架的定義

導軌滾子保持架是用于支撐、分隔并引導滾子運動的組件，其作用是將密集排列的滾子有序隔離，避免滾子間直接接觸產生碰撞、摩擦，同時引導滾子沿導軌滾道平穩運動，確保負載均勻分布。若無保持架約束，滾子會出現無序偏移、卡頓，不僅加劇磨損，還會導致設備運動精度下降、噪音增大，甚至引發整個導軌系統失效。

二、導軌滾子保持架的功能

1. 有序分隔，通過精密設計的兜孔將每個滾子獨立包裹，消除滾子間的干擾，減少滑動摩擦與碰撞損耗，降低設備運行噪音。

2. 均勻載荷，確保滾子在承載區域均勻分布，使各滾子受力一致，提升導軌系統的承載能力與剛性。

3. 輔助潤滑，兜孔之間的空間可儲存潤滑劑，在滾子運動時將潤滑脂均勻帶到滾子表面，形成持續油膜，延長導軌與滾子的使用壽命。

三、導軌滾子保持架的材質選擇

1. 金屬保持架中，黃銅材質兼具良好的剛性與耐磨性，適配中重載、中高速工況，在數控機床等設備中應用廣泛。

2. 鋼制保持架剛性更強，適合中低速、重載場景，但運行噪音相對較高。

3. 非金屬保持架以尼龍等樹脂材質為主，具備優異的自潤滑性、低噪音特性，摩擦系數小，適合高速輕載場景，且耐腐蝕性能突出，可在潮濕或腐蝕性環境中使用。

四、導軌滾子保持架的構造

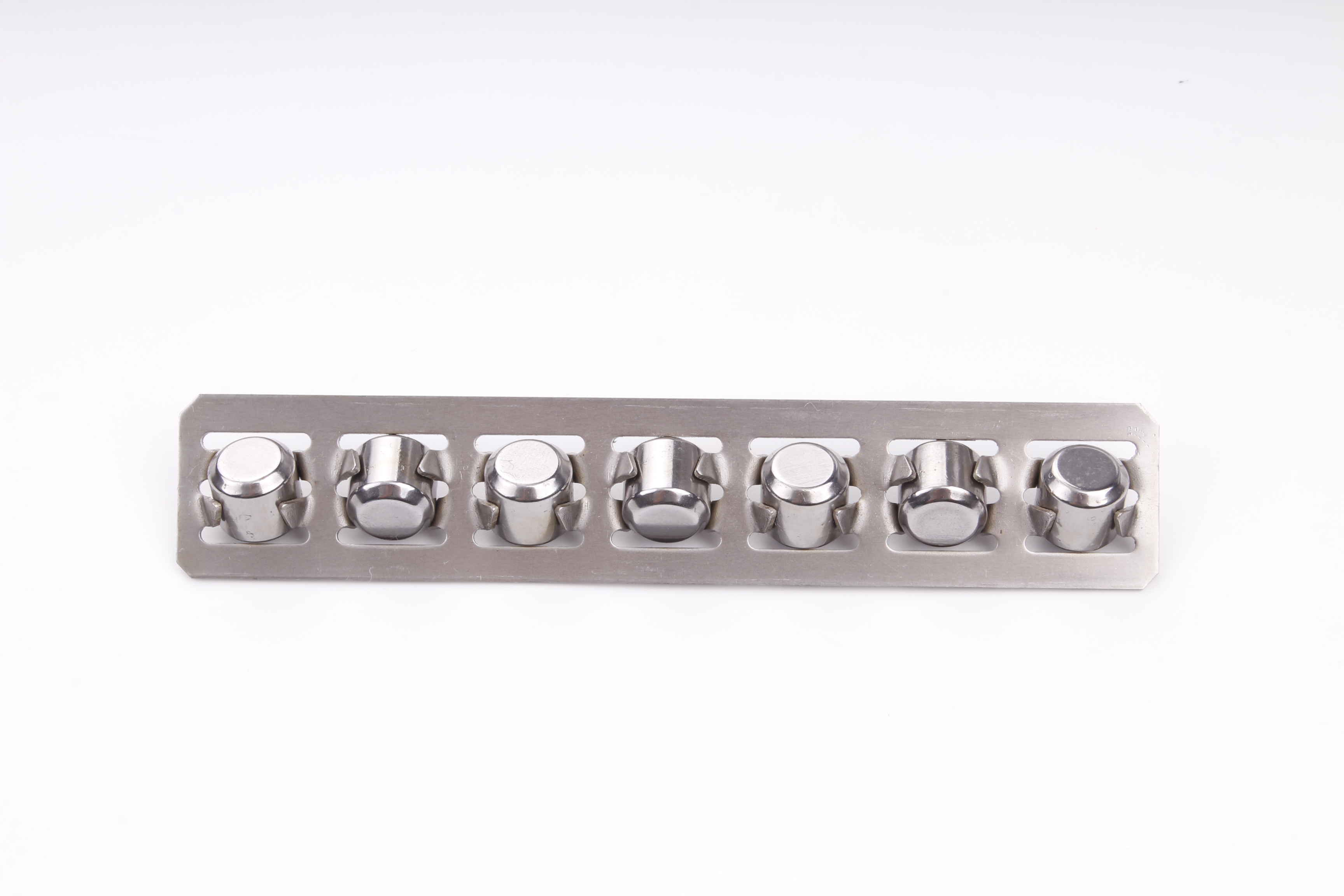

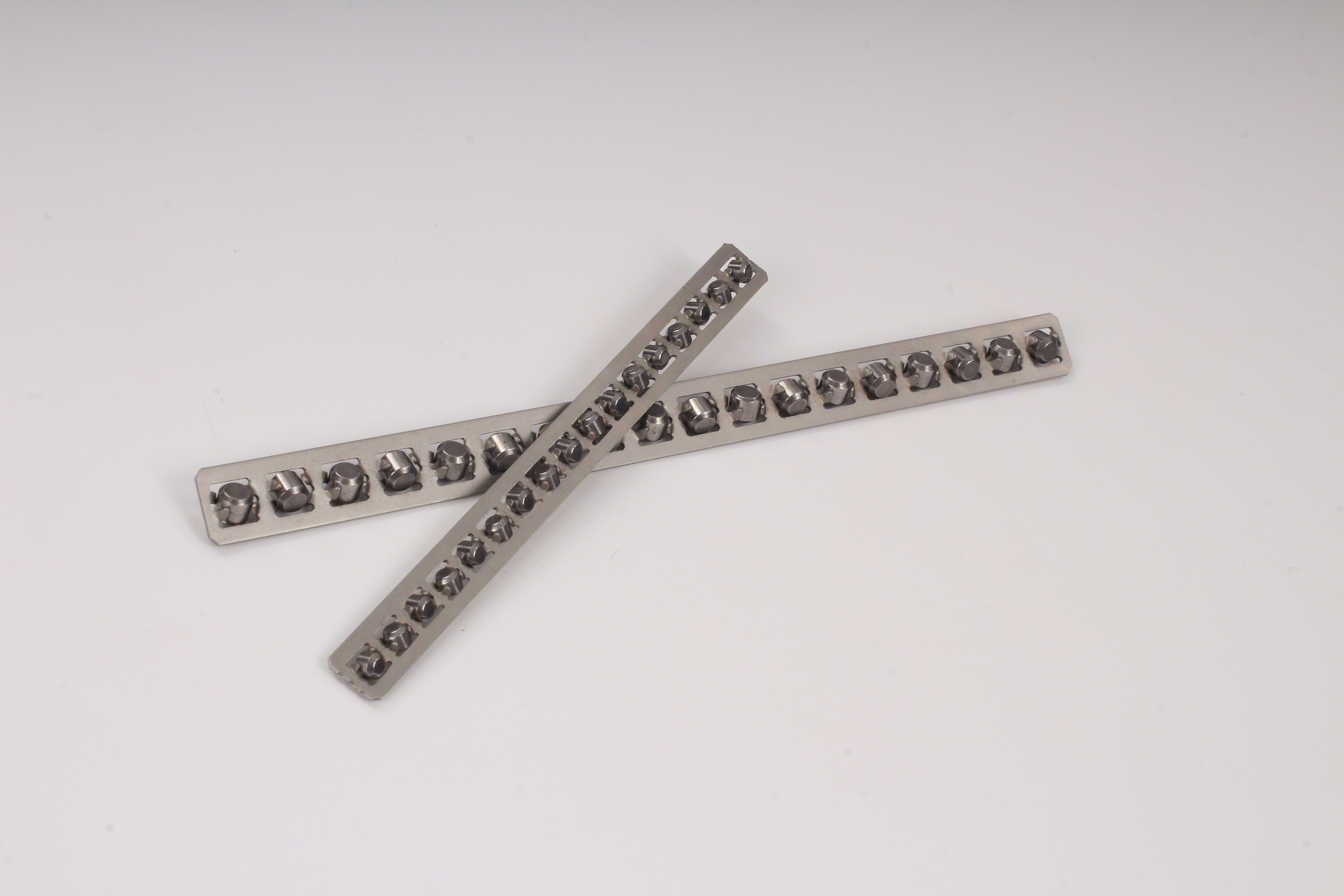

在結構設計上，保持架多為帶若干等間距兜孔的框架式結構，兜孔形狀與滾子完美適配，尺寸略大于滾子以形成合理間隙，既保障滾子靈活自轉，又避免運動竄動。針對交叉滾柱導軌等特殊類型，保持架還會設計適配滾子90度正交排列的定位結構，實現兩組滾子的同步約束。其制造精度直接影響導軌性能，若兜孔直線性差，會導致滾子位置偏移，引發設備抖動，影響運動精度。

作為精密傳動系統的“隱形守護者”，導軌滾子保持架雖體積小巧，卻承載著規范運動秩序、提升設備性能的重要使命。隨著工業制造向高精度、高可靠性升級，它正通過結構優化與材質創新持續進化，為現代機械的高效運轉提供堅實支撐，成為工業升級不可或缺的關鍵組件。
